ड्राइंग उपकरण और उनके उपयोग(Drawing Instruments and their uses)

चित्र आसानी से और सटीकता से तैयार करने के लिए रेखाचित्र उपकरणों का उपयोग किया जाता है। चित्रों की सटीकता काफी हद तक उपकरणों की गुणवत्ता पर निर्भर करती है। अच्छी गुणवत्ता वाले उपकरणों से वांछनीय सटीकता आसानी से प्राप्त की जा सकती है। इसलिए, यथासंभव बेहतर गुणवत्ता के उपकरण खरीदना आवश्यक है।

नीचे न्यूनतम ड्राइंग उपकरणों और अन्य ड्राइंग सामग्रियों की सूची दी गई है जो प्रत्येक छात्र के पास होनी चाहिए:

1 . ड्राइंग बोर्ड -

ड्राइंग बनाते समय ड्राइंग शीट को जिस बोर्ड पर रख कर ड्राइंग तैयार की जाती है उसे ड्राइंग बोर्ड कहा जाता है | ड्राइंग बोर्ड सफेद पाइन, पीला पाइन, ओक और कैल की लकड़ी का बना हुआ है

2. टी-स्क्वायर-

टी-स्क्वायर का उपयोग क्षैतिज रेखाएँ खींचने के लिए किया जाता है। टी-स्क्वायर के स्टॉक को बाएं हाथ से बोर्ड के कामकाजी किनारे पर मजबूती से पकड़ा जाता है, और रेखा बाएं से दाएं खींची जाती है

3. सेट-स्क्वायर (45° और 30°- 60°)-

एक सेट-स्क्वायर आकार में त्रिकोणीय होता है जिसमें एक कोण समकोण होता है। 250 मिमी लंबाई का 30°-60° सेट-वर्ग और 200 मिमी लंबाई का 45° सेट-वर्ग स्कूलों और कॉलेजों में उपयोग के लिए सुविधाजनक आकार हैं।

• सेट-स्क्वायर का उपयोग क्षैतिज रेखाओं को छोड़कर सभी सीधी रेखाएँ खींचने के लिए किया जाता है जो आमतौर पर टी-स्क्वायर से खींची जाती हैं। टी-स्क्वायर और सेट-स्क्वायर से लंबवत रेखाएँ खींची जा सकती हैं।

• टी-स्क्वायर के संयोजन में, ऊर्ध्वाधर या क्षैतिज रेखाओं के साथ 30° या 60° कोण पर रेखाएं 30°-60° सेट-स्क्वायर और 45° सेट-स्क्वायर के साथ 45° कोण पर खींची जा सकती हैं। टी-स्क्वायर के साथ एक साथ उपयोग किए गए दो सेट-स्क्वायर 15°, 75°, 105° आदि के कोण बनाने वाली रेखाएँ उत्पन्न करेंगे।

• किसी भी स्थिति में समानांतर सीधी रेखाएं, बहुत दूर नहीं, साथ ही किसी भी रेखा के भीतर या बाहर किसी भी बिंदु से लंबवत रेखाएं भी दो सेट-स्क्वायर के साथ खींची जा सकती हैं।

• सेट-स्क्वायर और टी-स्क्वायर का उपयोग करके एक वृत्त को छह, आठ, बारह और चौबीस बराबर भागों में विभाजित किया जा सकता है

4. ड्राइंग उपकरण बॉक्स-

ड्राइंग इंस्ट्रूमेंट बॉक्स में निम्नलिखित शामिल हैं -

(i) अंतर-परिवर्तनीय पेंसिल और पेन लेग के साथ बड़े आकार का कंपास

(ii) लंबा करने वाला बार

(iii) छोटा धनुष कंपास

(iv) बड़े आकार का विभाजक

(v) छोटा धनुष विभाजक

(vi) छोटा धनुष स्याही-पेन

(vii) इंकिंग पेन

5. स्केल-

स्केल लकड़ी, स्टील, सेल्युलाइड या प्लास्टिक या कार्ड बोर्ड से बने होते हैं। स्टेनलेस स्टील के स्केल अधिक टिकाऊ होते हैं। स्केल सपाट या त्रिकोणीय क्रॉस-सेक्शन का हो सकता है। 15 सेमी लंबा और 2 सेमी चौड़ा या 30 सेमी लंबा और 3 सेमी चौड़ा फ्लैट स्केल आम उपयोग में है। वे आमतौर पर लगभग 1 मिमी मोटे होते हैं। अधिक मोटाई के स्केलके किनारों के लंबे किनारे होते हैं। यह पैमाने से ड्राइंग पेपर तक माप को सटीक रूप से चिह्नित करने में मदद करता है। स्केल के दोनों लंबे किनारों को सेंटीमीटर के विभाजनों के साथ चिह्नित किया जाता है, जिन्हें मिलीमीटर में उप-विभाजित किया जाता है।

6. प्रोट्रैक्टर-

चांदे का उपयोग ऐसे कोणों को खींचने या मापने के लिए किया जाता है जिन्हें सेट-स्क्वायर के साथ नहीं बनाया जा सकता है। चाँदे की सहायता से एक वृत्त को किसी भी संख्या में समान भागों में विभाजित किया जा सकता है।

7. फ्रेंच कर्व्स-

फ्रेंच कर्व्स का उपयोग वक्र बनाने के लिए किया जाता है जिसे कंपास से नहीं खींचा जा सकता है।

8. ड्राइंग पेपर-

ड्राइंग पेपर कई किस्मों में उपलब्ध हैं। साधारण पेंसिल-ड्राइंग के लिए, चयनित पेपर सख्त और मजबूत होना चाहिए। यह मोटाई में और जितना संभव हो उतना सफेद होना चाहिए। जब उस पर रबड़ इरेज़र का उपयोग किया जाता है, तो उसके तंतु विघटित नहीं होने चाहिए। चिकनी सतह के साथ कागज की अच्छी गुणवत्ता का चयन उन चित्रों के लिए किया जाना चाहिए जिन्हें लंबे समय तक स्याही और संरक्षित किया जाना है।

9. ड्राइंग पेंसिल-

एक ड्राइंग की सटीकता और दिखावट काफी हद तक उपयोग की जाने वाली पेंसिल की गुणवत्ता पर निर्भर करती है। सस्ते और कम गुणवत्ता वाले पेंसिल के साथ, एक समान छाया और मोटाई की रेखाएं खींचना बहुत मुश्किल है। एक पेंसिल लीड का ग्रेड आमतौर पर इसके एक सिरे पर चिह्नित आंकड़ों और अक्षरों द्वारा दिखाया जाता है। HB मध्यम ग्रेड को दर्शाते हैं। कठोरता में वृद्धि को अक्षर H के सामने रखे गए आंकड़े के मूल्य से दिखाया गया है, अर्थात। 2H, 3H, 4H आदि। इसी तरह, B अक्षर के सामने रखी आकृति के अनुसार ग्रेड नरम हो जाता है, अर्थात। 28, 38, 48 आदि।

10. सैंड-पेपर ब्लॉक-

इसमें लगभग 150 मिमी x 50 मिमी x 12 मिमी मोटा एक लकड़ी का ब्लॉक होता है, जिसकी लगभग आधी लंबाई पर रेत-कागज का एक टुकड़ा चिपकाया जाता है या कील लगाई जाती है।

जब रेगमाल(Sand paper) गंदा या घिसा हुआ हो जाए तो उसे दूसरे से बदल देना चाहिए। इस ब्लॉक को हर कुछ मिनटों में पेंसिल लीड को तेज करने के लिए हमेशा आसान पहुंच के भीतर रखा जाना चाहिए

11. इरेज़र (रबर)-

रबर का प्रयोग ड्राइंग को मिटाने के लिए किया जाता है। यह ऐसा होना चाहिए कि कागज की सतह खराब न हो। सावधानीपूर्वक योजना बनाकर रबर के बार-बार उपयोग से बचना चाहिए।

12. ड्राइंग पिन, क्लिप या चिपकने वाला टेप-

13. डस्टर क्लाथ-

डस्टर अधिमानतः सुविधाजनक आकार के तौलिये के कपड़े का होना चाहिए। काम शुरू करने से पहले सभी उपकरणों और सामग्रियों को डस्टर से अच्छी तरह साफ कर लेना चाहिए

14. मिनी ड्राफ्टर-

मिनी ड्राफ्टर में टी-स्क्वायर, सेट-स्क्वायर, स्केल और प्रोट्रैक्टर के उपयोग और फायदे संयुक्त हैं। इसके एक सिरे को ड्राइंग बोर्ड के सुदूर लंबे किनारे पर एक स्क्रू के माध्यम से जकड़ दिया जाता है। इसके दूसरे सिरे पर चांदे के निशान वाला एक समायोज्य सिर लगा हुआ है। पारदर्शी सेल्युलाइड के दो ब्लेड एक-दूसरे से समकोण पर सटीक रूप से सेट होकर सिर से जुड़े होते हैं।

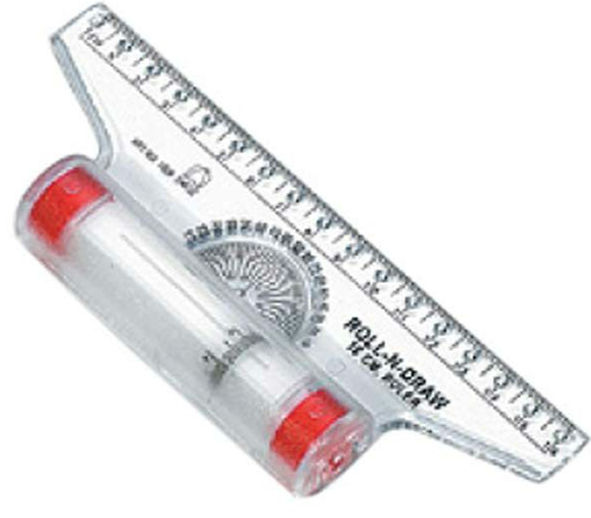

15. रोल-एन-ड्रा-

इसमें ग्रेजुएटेड रोलर, 16 सेंटीमीटर का स्केल और प्रोटेक्टर शामिल हैं। यह ऊर्ध्वाधर रेखाएँ, क्षैतिज रेखाएँ, समानांतर रेखाएँ, कोण और वृत्त खींचने के लिए आदर्श है।
